اپنے پائپ کو دائیں زاویہ پر موڑ دیں۔

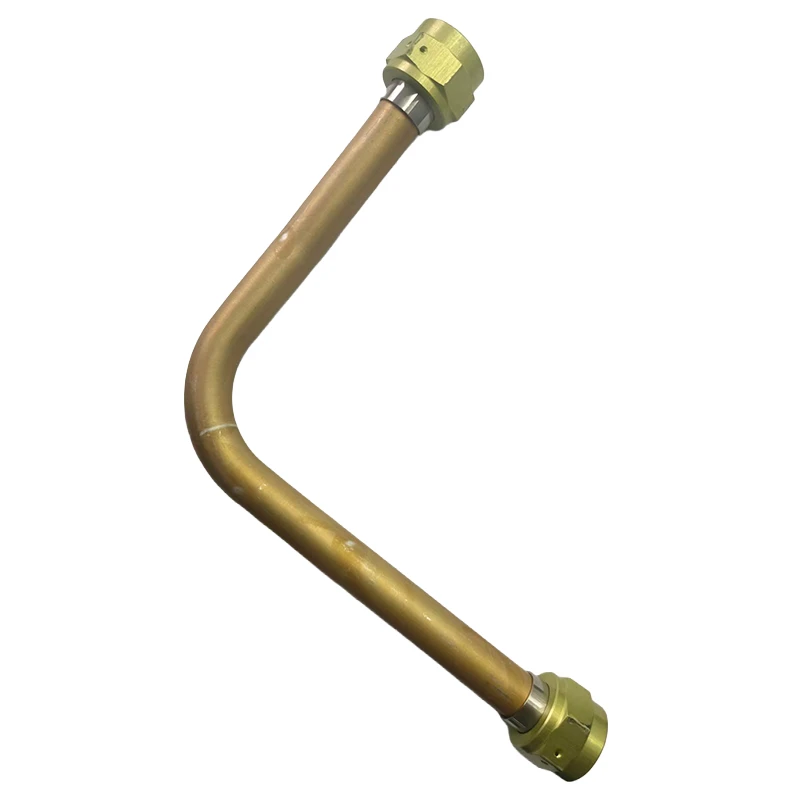

ہمارا 90 ڈگری سٹرکچرل پائپ کنیکٹر آپ کے پائپنگ سسٹم میں صحیح-زاویہ موڑنے کا اہل بناتا ہے۔ 6061-T6 یا 6082 ایلومینیم سے بنایا گیا، یہ CNC جھکا ہوا ہے اور اعلیٰ درستگی کے لیے بھڑکتا ہوا ہے۔ اس کا کمپیکٹ ڈیزائن تنگ جگہوں پر فٹ بیٹھتا ہے، پائپ کا قطر 6 ملی میٹر سے 60 ملی میٹر تک ہوتا ہے۔ موڑ کا زاویہ 90 ڈگری ± 0.5 ڈگری ہے، موڑ پر بیضوی پن 8٪ (ISO 8491) سے کم یا اس کے برابر ہے، اور دیوار کی موٹائی میں کمی 15٪ سے کم یا اس کے برابر ہے۔ بھڑک اٹھنے والے سرے کے اندرونی قطر کی رواداری H9 گریڈ ہے، اور کم از کم موڑ کا رداس 2× پائپ قطر (DIN 2445) ہے۔ انوڈائزنگ موٹائی 8–12 μm ہے، سخت انوڈائزنگ سختی 500 HV سے زیادہ یا اس کے برابر ہے۔ نمک سپرے کی مزاحمت 336 گھنٹے سے زیادہ یا اس کے برابر، اور کام کرنے کا درجہ حرارت -40 ڈگری سے 120 ڈگری تک ہے۔

کومپیکٹ ڈیزائن جگہ بچاتا ہے۔

دو 45 ڈگری کہنیوں کے علاوہ ایک سیدھے حصے کے مقابلے میں، ہمارا 90 ڈگری کنیکٹر 50% کم جگہ لیتا ہے-انجن بے، ہائیڈرولک والو بلاکس، اور دیگر سخت تنصیبات کے لیے مثالی ہے۔ اندرونی سطح ہموار، جھریوں سے پاک-ہے، اور بہترین بیضوی کو برقرار رکھتی ہے۔ بہاؤ کوفیشینٹ (Cv) ویلڈڈ کہنیوں سے 10-15% زیادہ ہے، اور دباؤ کا نقصان 20% کم ہے۔ CNC موڑنے کو سروو-کنٹرول کیا جاتا ہے، موڑنے والے زاویہ کی خرابی ±0.3 ڈگری اور اسپرنگ بیک سافٹ ویئر کے ذریعے معاوضہ دیا جاتا ہے، ہر حصے کے لیے مستقل موڑ کو یقینی بناتا ہے۔

ایک سے زیادہ مہر کے اختیارات

مختلف قسم کے مہروں کو فٹ کرنے کے لیے پائپ کے سروں کو مشین بنایا جا سکتا ہے: 24 ڈگری کون (DIN 2353)، 37 ڈگری JIC فلیئر (SAE J514)، یا فلیٹ O-رنگ فیس سیل (ISO 11926)۔ زیادہ تر ہائیڈرولک ہوزز اور سٹیل کے پائپوں کے ساتھ ہم آہنگ۔ سیل مواد میں نائٹریل، فلورو کاربن، یا PTFE شامل ہیں۔ ہم پیکنگ سے پہلے پہلے-ٹکڑوں کا معائنہ، باقاعدہ جگہ کی جانچ، اور حتمی معائنہ کرتے ہیں۔ گاہک فریق ثالث کے معائنے کی درخواست بھی کر سکتے ہیں۔ وقف کے بعد سیلز سپورٹ ہموار سروس کو یقینی بناتا ہے۔

تفصیلات اور پیرامیٹرز

پیرامیٹر	قدر
مواد	6061-T6 یا 6082 ایلومینیم
موڑ کا زاویہ	90 ڈگری ± 0.5 ڈگری
بینڈ میں اوولٹی	8% سے کم یا اس کے برابر (ISO 8491)
دیوار کی موٹائی میں کمی	15% سے کم یا اس کے برابر
بھڑک اٹھی ID رواداری	H9 گریڈ
کم از کم موڑ کا رداس	2× پائپ قطر (DIN 2445)
انوڈائزنگ موٹائی	8–12 μm
سخت انوڈائزنگ سختی	500 HV سے زیادہ یا اس کے برابر
سالٹ سپرے ٹیسٹ	336 گھنٹے سے زیادہ یا اس کے برابر
درجہ حرارت کی حد	-40 ڈگری سے 120 ڈگری

جہاں آپ اس پروڈکٹ کو استعمال کر سکتے ہیں۔

اس کنیکٹر کو ہائیڈرولک پمپ اسٹیشن آؤٹ لیٹ لائنوں، مشین ٹول کولنٹ کی تقسیم، تعمیراتی مشین کے پائلٹ آئل لائن موڑ، اور انجن آئل لائنوں کے لیے استعمال کریں۔

ہماری فیکٹری جیہائی انڈسٹریل پارک، نانچانگ (زپ: 330096) میں واقع ہے۔ مہمانوں کا خیرمقدم ہے، اور ہم طویل مدتی شراکت داری-بنانے کے منتظر ہیں۔
